ブロードウェイリミティッド Broadway Limited 1011 DCマスター アナログコントロールモジュール DCMaster パラゴン２、３、４用

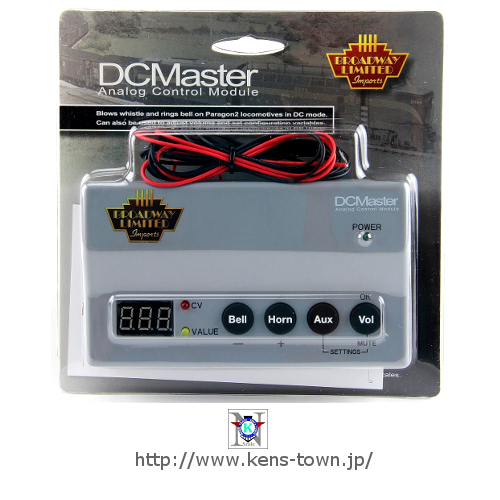

商品名：　BROADWAY LIMITED IMPORTS 1011 DCMaster Analog Control Module

ブロードウェイ製パラゴン（２、３、４）デコーダー用のアナログ運転時サウンド操作器 「ＤＣマスター（DCMaster）」です。
※アナログパワーパック（非パルス系）で制御しているレイアウトでのみ ご使用いただけます。
ＤＣマスターのみでは車両の走行やサウンドの発音をさせることは できません。必ず非パルス系のアナログコントローラー（パワーパック）と共に ご使用ください。

パラゴンデコーダーを搭載した車両（ゲージを問いません）を アナログパワーパックで運転する際に、本器のボタンを押すだけで ベル（鐘）とホイッスル（汽笛）をお好みのタイミング、音量で鳴らすことが 可能です。
※デュアルモードデジタル車でしたら本機（ＤＣマスター）をご使用いただかなくても 車両からのサウンドは発音されますが、自動発音のためデジタルコントローラー のようにホイッスル、ベルなどを個別にマニュアル操作することはできません。

また、デジタル機器を一切使用せず本器のみでパラゴン内の全ての ＣＶデータを書き換える（プログラムする）ことができます （読み出し表示はできません）。

【接続方法】
１．本器から出ている「ＤＣ Ｐｏｗｅｒ」表記側の赤と黒のリード線１本ずつを アナログパワーパック（非パルス系）のフィーダー端子に接続してください （極性はどちらでもかまいません）。
※旧製品をお持ちの場合はパワーパック接続側が赤リード線２本となっております。

２．本器から出ている「Ｔｒａｃｋ」表記側の赤と黒のリード線１本ずつを 線路（フィーダー）にそれぞれ接続してください（極性はどちらでもかまいません）。
※旧製品をお持ちの場合は線路（フィーダー）接続側が黒リード線２本となっております。

リード線の先端はフリー状態ですので金属線を露出させるよう適宜加工してください。
この状態で通常通りパワーパックを操作致します（スロットルをサウンドが 発生するまで上げてください）と本器右上の緑色のパイロットランプが 点灯し走行モードであることを示します。

【サウンド発生方法】
１．走行モード中に「Ｂｅｌｌ」ボタンを一度押すと鐘が鳴り、 「Ｈｏｒｎ」ボタンを一度押すと汽笛が鳴ります。 汽笛は、 ボタンを押し続ける時間に応じて発音の長さが変わります。

２．「Ａｕｘ」ボタンを押すとデコーダー内のファンクション４に割り当てられている サウンドが鳴り、この割り当てはＣＶ値の変更で自由に変えられます。

※ファンクション４に割り当てられている工場出荷時の内容は車両の 製品マニュアルに一覧表で示されています。
※ボタンが機能しなくなった場合には、一旦パワーパックからの電力を 遮断してください（パワーパックの電源スイッチをオフにするか、コンセントを 抜いてください）。

【音量調整方法】
音量は８段階で調整できます。
「Ｖｏｌ」ボタンを素早く２回連打すると、音量が一段階ずつ変化します。 ８段階目までくると一段階ずつ戻ります。
※「Ｖｏｌ」ボタンの一度押しはミュート（消音）状態となりますので、もう一度 押してミュートを解除してください。
※もしもボタンが機能しなくなりましたら一旦パワーパックからの電力を 遮断してください（パワーパックの電源スイッチをオフにするか、コンセントを 抜いてください）。

【プログラム（ＣＶ値変更）方法】
プログラム専用の線路に車両を設置して、線路に本器の「Ｔｒａｃｋ」表記側リード線２本を 接続してください。
※本器はＤＣＣダイレクトモード（ｄｉｒ表示）にてＣＶ値の書き込みを行います。

１．プログラムモードへの入り方
「Ａｕｘ」ボタンと「Ｖｏｌ」ボタンを同時に押し続けながらスロットル操作で 電流を流してください。　ＬＥＤディスプレーに「Ｅ０１」と表示されると プログラムモードとなります。

２．ＣＶナンバーの選択方法
・プログラムモードで「Ｂｅｌｌ」ボタンを一度押し、「ＣＶ」の赤いパイロットランプが 点灯し続けてＬＥＤディスプレーに「００１」と表示されれば、ＣＶナンバーを 選択できる状態になります。
・「Ｂｅｌｌ（−）」ボタンと「Ｈｏｒｎ（＋）」ボタンを使用して希望するＣＶナンバーを 表示させてください。　表示後、「Ｖｏｌ（ＯＫ）」ボタンを一度押すと 決定されます。

３．ＣＶ値の設定
・「ＶＡＬＵＥ」の黄色いパイロットランプが点灯するとＣＶ値選択の待機状態と なります。
・「Ｂｅｌｌ（−）」ボタンと「Ｈｏｒｎ（＋）」ボタンを使用して希望するＣＶ値を 表示させてください。　表示後、「Ｖｏｌ（ＯＫ）」ボタンを一度押すと 決定されます。
・車両へのプログラム中はＬＥＤディスプレーは消灯しています。
・ＣＶ値の決定後は、再びＣＶナンバー選択モードに戻ります。

４．プログラムモードから抜ける方法
パワーパックの電源を落とすとプログラムモードから抜けることができます。
※パワーパックに電源スイッチがない場合は、コンセントを抜いてください。
