アトラス ATLAS 70000046 アトラスシグナルシステム ユニバーサルシグナルコントロールボード（USCB） Signal Control Board

商品名：　ATLAS 70 000 046 Signal Control Board

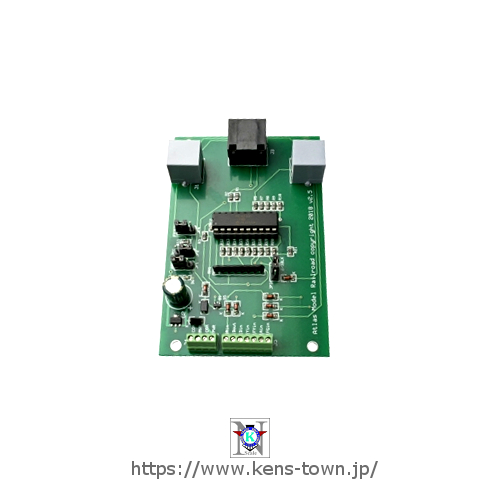

アトラス製、新シグナルシステムのシグナルコントロールボード（信号制御基板）
です。

各種シグナルを接続してアスペクト（点灯様式）の制御を行う基板です（収納
カバーはございません）。

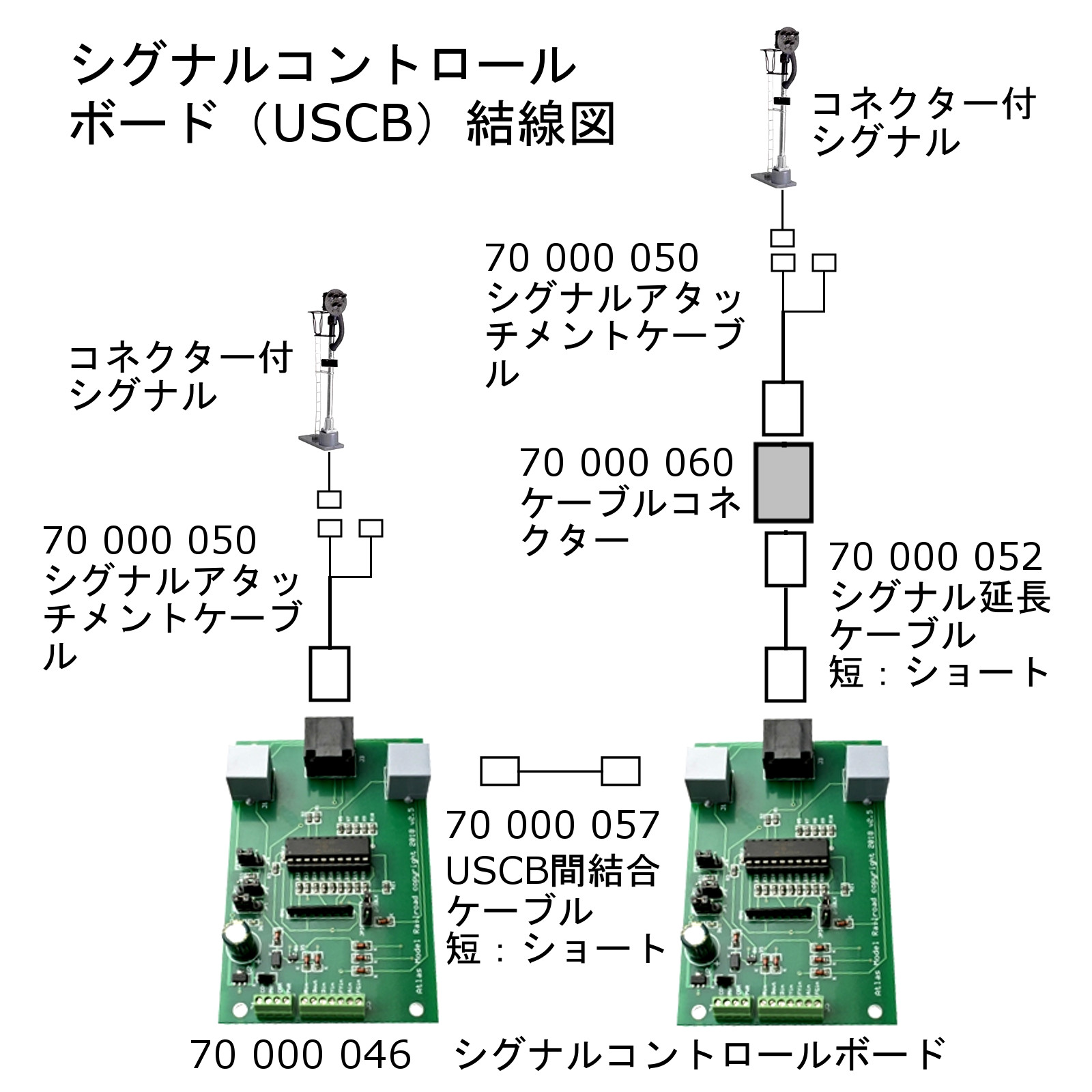

配線図２枚目のように、信号１基につき基板１枚が基本ですが、信号１基に
ターゲットなど２対（赤黄緑が２対）のシグナルがある場合は基板２枚をご使用
ください（双方向ターゲット型など）。
アノード（陽極）コモン、カソード（陰極）コモンの両方の信号機に対応可能です。
標準ではカソードコモンとなっていますので、BLMA製シグナルなどアノードコモン
の製品をご使用の場合には、ＪＰ２ターミナルのジャンパーを２−３から１−２に
付け替えてください（付属マニュアルに図入り記載あり）。

ATL2236オールインワンシングルターゲット信号機にもご使用いただけます。
付属のＳＣＢは使用せず、信号機とＢＤＢ（ブロックディテクターボード）のみ
ご使用いただくことでアナログレイアウトでお使いいただけます。

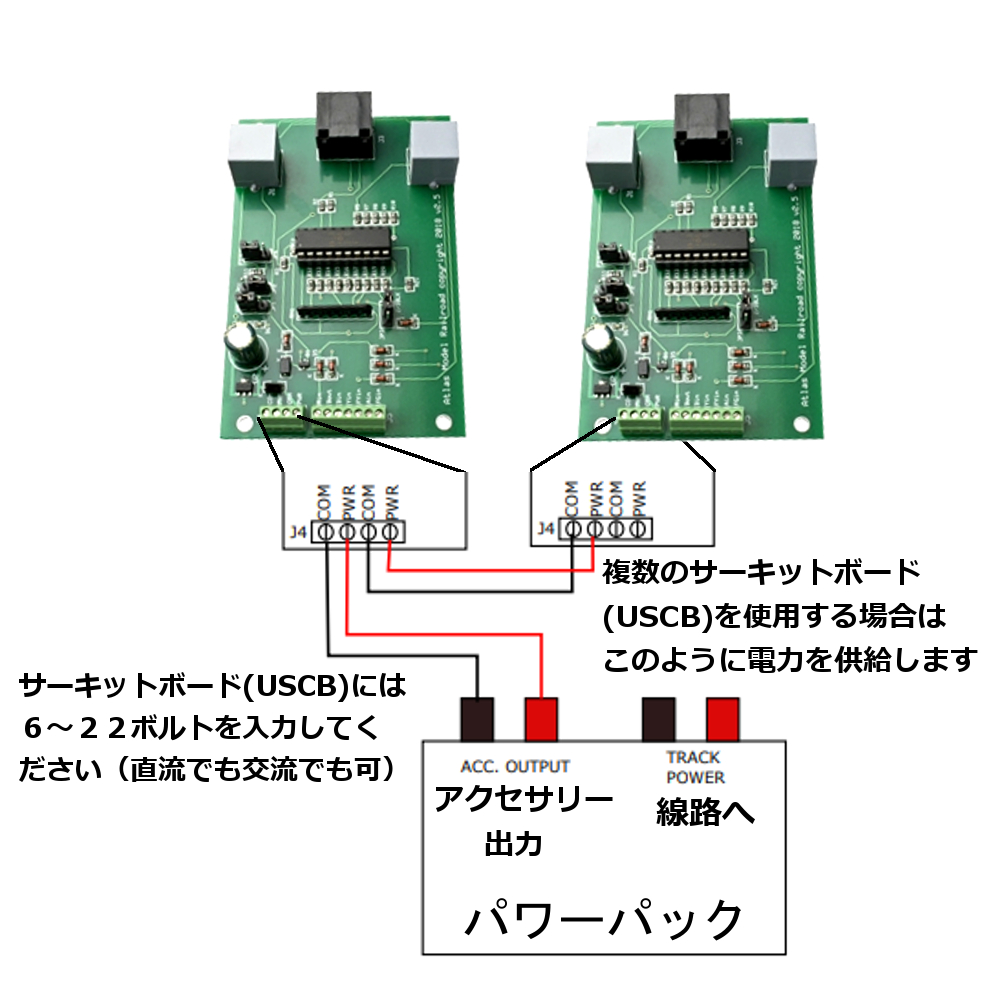

電源は、パワーパックのアクセサリー出力などから引き込みます（配線図１枚目
ご参照）。　直流、または交流の６〜２２ボルトがご使用になれます。

NCE製ブロックディテクターＢＤ２０(ＤＣＣ用）などを使用してギャップ区間に進入
した車両を自動で検知し、緑シグナルから赤シグナルに自動で切り替わります。　
車両通過後は自動で黄シグナルに替わり、その後緑シグナルに戻ります（配線
図３枚目ご参照）。
※ＢＤ２０は、２０アンペアまでのＤＣＣパワーに対応しています。
　
また、２極のオンオフスイッチを使用することにより、マニュアルで上記信号の自動
切換えも行うことができます（配線図４枚目ご参照）

応用制御としまして、点滅制御、白色シグナル用点灯、赤黄緑各マニュアル点
灯制御なども行える機能をもっていますので、実際の鉄道で運用されているCTC
（Centralized Traffic Control）制御を再現することも可能です。
応用制御の方法につきましては、以下の応用制御マニュアルをご参照ください。
＝ 応用制御用アドバンストマニュアル（英語）＝
